Mikä on oikea MBBR-täyttösuhde? Optimointivinkkejä kunnallisiin ja teollisiin sovelluksiin

Käytännön opas MBBR-materiaalin täyttösuhteisiin: määritelmät, leijutusraja 67 %:n katon takana, suositellut alueet kunnallisille ja teollisuuslaitoksille sekä säätövinkkejä, jotka kattavat säiliötyypin, ilmastuksen ja alueellisen veden laadun.

Johdanto

Täyttösuhde (kirjoitettu myös täyttöasteeksi tai täyttöprosenttiksi) on yksi MBBR-suunnittelun useimmin kysytyistä parametreista:

aseta se liian alhaiseksi ja hoitokapasiteetti voi jäädä vajaaksi; aseta se liian korkeaksi ja fluidisaatio voi heikentyä.

Suunnittelukäytännössä MBBR-väliaineen täyttösuhdetta ohjataan yleensä sisällä25%–67%(riippuen materiaalityypistä ja säiliön kokoonpanosta), jossa on huomattavasti erilaisia ​​suositeltuja alueita kunnallisiin ja teollisiin sovelluksiin.

Mikä on täyttöaste ja miksi 67 %:a pidetään usein kattona

Täyttösuhde on prosenttiosuus reaktorin tehollisesta tilavuudesta, jonka väliaineen asettunut tilavuus vie. Se määrittää sekä biofilmin kasvattamiseen käytettävissä olevan väliaineen kokonaismäärän että sen, voivatko väliaineet kaatua vapaasti hydraulisten ja ilmastusvoimien vaikutuksesta.

Todellisissa projekteissa täyttösuhdetta mitataan väliaineen laskeutuneen tilavuuden perusteella: väliainenäyte ladataan mittasylinteriin tai kalibroituun astiaan, sitä koputetaan kevyesti, kunnes tilavuus tasaantuu, ja sitten verrataan säiliön tilavuuteen. Erien väliset mittavaihtelut voivat vaikuttaa mittaukseen, joten suunnittelu, hankinta ja annostelu tulee laskea saman erän eritelmän mukaan aina kun mahdollista.

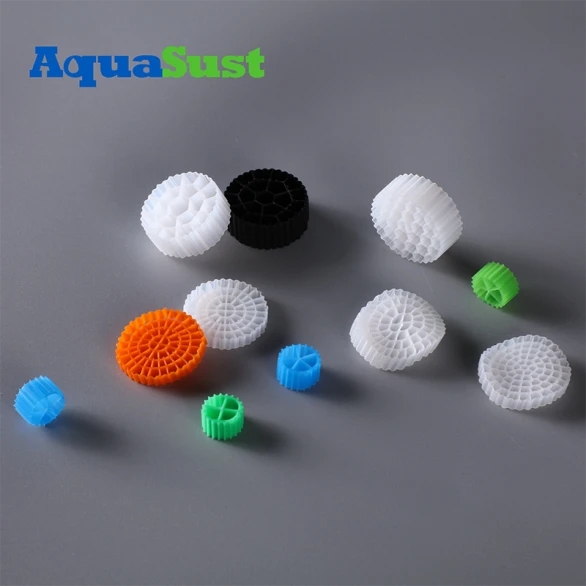

Fluidointi vaatii riittävästi vapaata tilaa. Sylinterimäisten K--tyyppisten väliaineiden (K1/K3/K5) insinöörikokemus osoittaa, että kun täyttösuhde ylittää noin 67 %, materiaalikerros lähestyy tiheää tiivistystä: vesi- ja ilmakuplat eivät pääse tunkeutumaan sisään, ja säiliön pohjan lähelle muodostuu pysähtyneitä vyöhykkeitä. Tästä syystä67 %:a pidetään laajalti käytännöllisenä suunnittelukattona ripustetuille materiaaleille (tyypillinen arvo). Katto vaihtelee jonkin verran mediarakenteen mukaan; huokoinen sieni{1}}tyyppinen materiaali muotoutuu helpommin ja voi joissain tilanteissa lähestyä suurempia suhteita, mutta tämä on tarkistettava huolellisesti.

Liian alhaisen tai liian korkean täyttösuhteen vaikutukset

2.1 Täyttöaste liian alhainen

Tehokas biofilmin pinta-ala säiliössä on riittämätön, tilavuuslatausnopeus laskee ja jätevesiindikaattoreita on vaikea saavuttaa;

Alhaisilla väliainepitoisuuksilla fluidisaatiosta tulee liian voimakasta, biofilmi irtoaa helpommin ja biofilmin muodostumisaika pitenee;

Investointi säiliön määrään ei ole täysin hyödynnetty - jälkiasennusprojektit käyttävät rahaa lisäämättä kapasiteettia;

Uudet-rakennusprojektit saattavat joutua suurentamaan säiliöitä käsittelykapasiteetin kompensoimiseksi, mikä lisää siviili-rakennuskustannuksia ja jalanjälkikuluja.

2.2 Täyttöaste liian korkea

Väliaineen leijutus on rajoitettua, säiliön sisään muodostuu pakkautuneita kuolleita vyöhykkeitä, massansiirto heikkenee ja paikallinen hapenpuute ilmaantuu;

Ilmastusenergian kulutus kasvaa: lisää ilmaa tarvitaan leijutuksen ylläpitämiseen, mikä lisää yksikkökäsittelyn kustannuksia;

Välineiden väliset törmäykset ja hankaus voimistuvat, mikä lisää kuormitusta pidätysseuloissa, samalla kun käyttöikä lyhenee ja huoltopaine kasvaa.

Todellisissa projekteissa yleinen väärinkäsitys on, että "suurempi täyttösuhde tarkoittaa aina suurempaa käsittelykapasiteettia." Kun suhde lähestyy leijutuskattoa, väliaineen lisääminen ei paranna poistonopeutta ja voi itse asiassa huonontaa jäteveden laatua.

2.3 Kuinka arvioida paikan päällä, onko täyttösuhde sopiva

Käytön aikana kolme nopeaa tarkistusta auttavat: Ensinnäkin tarkasta visuaalisesti fluidisaatiotila -, että väliaineen tulee valua tasaisesti säiliön pinnalla ilman näkyviä pakkautuneita vyöhykkeitä; toiseksi, tarkkaile liuenneen hapen jakautumista - suuret DO-poikkeamat säiliön poikki osoittavat huonoa sekoittumista, mikä voi viitata ylitäytettyyn säiliöön; Kolmanneksi, seuraa jäteveden indikaattoreita ja biokalvon paksuutta -, jos biokalvo on jatkuvasti ohut tai löystyy usein, täyttösuhdetta tai ilmastusnopeutta voi olla tarpeen säätää. Nämä ovat käyttökokemuksen-tarkastuksia; lopullinen tuomio perustuu aina veden{5}laatutestitietoihin.

Suositellut täyttösuhteet kunnallisiin ja teollisiin skenaarioihin

Suositeltu vaihteluväli kullekin skenaariolle riippuu tulovesipitoisuudesta, tavoitepoistovesistandardista, säiliötyypistä ja ilmastusmenetelmästä. Alla olevat alueet ovat tyypillisiä teknisiä arvoja; jokainen erityinen projekti tulee vahvistaa suunnittelulaskelmalla.

Huomaa, että suositellut alueet ovat vain lähtökohta. Lopullinen arvo tulee verrata mitoitettuun tilavuuskuormitukseen (tyypillinen kunnallinen 0,3–0,8 kg COD/(m³·d)) ja tavoitepoistovesistandardiin: suuren kuormituksen ja tiukkojen standardien kohdalla valitaan alueen yläraja; Jos haluat pienen kuormituksen ja{3}}energiansäästön, valitse alempi pää.

Säädöt säiliötyypin, ilmastuksen ja alueellisen vedenlaadun mukaan

Säiliön tyyppi:

• plug{0}}virtaussäiliöt kehittävät suuria pitoisuusgradientteja virtausreitillä, joten niiden täyttösuhteet ovat usein alhaisemmat kuin täysin sekoitettujen säiliöiden.
• monikanavaiset säiliöt voivat käyttää eri täyttösuhteita eri kanavissa.
• Lataustarkistus: Kun olet valinnut täyttösuhteen, tarkista sekä tilavuuslataus että pinta--täyttömäärä varmistaaksesi, että säiliön tilavuus ja materiaalin pinta-ala vastaavat kumpikin suunnittelutavoitteita - välttää yhden indikaattorin täyttyminen ja ylittää toinen.

Ilmastusmenetelmä:

• Eurooppalaisissa hankkeissa käytetään yleisesti puhaltimen ilmastusta hienoilla-kuplahajottimilla, jotka voivat tukea korkeampia täyttösuhteita (40 %–55 %).
• pintailmastimet tai suihkuilmastus tarjoavat rajoitetun sekoitusintensiteetin, joten alueen alareunaa suositellaan.

Alueellinen vedenlaatu:

• Kaakkois-Aasiassa lämmin, korkea{0}}sameus voi helposti päällystää materiaalin suspendoituneella kiintoaineella; 25–40 % suositellaan yhdessä vahvistetun esikäsittelyn kanssa.
• Kylmillä pohjoisilla alueilla biologinen aktiivisuus heikkenee, joten korkeampia täyttösuhteita käytetään usein kompensoimaan pinta-alaa yhdistettynä lämpötila{0}}korjattuihin suunnitteluun.
• EU:ssa, jossa tulovesipitoisuudet ovat alhaiset, täyttösuhdetta voidaan pienentää maltillisesti energian säästämiseksi edellyttäen, että jätevesistandardit edelleen täyttyvät.

Vaatimustenmukaisuus ja toimitus:

• viedyille tietovälineille on toimitettava kohdemarkkinoita varten CE/REACH (EU) tai EPA{0}}-asiakirja;
• Kiinassa toteutettaviin projekteihin sovelletaan GB-standardeja ja soveltuvia suunnittelukoodeja, ja täyttösuhde viimeistellään suunnittelutarkastuksella.

Jälkiasennusprojekteissa tulisi myös arvioida olemassa olevan ilmastusjärjestelmän ylikapasiteettia, jotta vältetään riittämätön ilmastus täyttösuhteen nostamisen jälkeen.

Usein kysytyt kysymykset (FAQ)

Q1: Tarkoittaako suurempi täyttösuhde aina suurempaa käsittelykapasiteettia?

V: Ei välttämättä. Alueella, jolla leijutus pysyy normaalina (esim. 25–50 %), täyttösuhteen lisääminen lisää tehollista biofilmin pinta-alaa ja kapasiteetti kasvaa vastaavasti; mutta lähes 60–67 %:n leijutus rajoittuu, kuolleet alueet lisääntyvät, kapasiteetin kasvu hidastuu tai kääntyy päinvastaiseksi ja ilmastusenergian kulutus kasvaa huomattavasti.

Q2: Miksi niin monet mallit rajoittavat täyttösuhteen 67 %:iin?

V: Se on tekninen nyrkkisääntö (tyypillinen arvo), joka on johdettu suspendoitujen lieriömäisten väliaineiden leijutusmekanismista. Tämän suhteen yläpuolella väliaineiden väliset vesi- ja ilmakanavat puristuvat, mikä tekee tasaisen leijutuksen ylläpitämisen vaikeaksi. Jos projekti todella tarvitsee suurempaa materiaalitiheyttä, säiliön kokoonpano tai prosessin yhdistelmä tulee-arvioida uudelleen sen sijaan, että vain lisättäisiin materiaalia.

Q3: Miten jälkiasennusprojektin tulisi määrittää täyttösuhde?

V: Jälkiasennusprojekteja rajoittaa sekä olemassa oleva säiliön tilavuus että ilmastusjärjestelmän kapasiteetti. Tarkista ensin, pystyykö nykyinen ilmastussyöttö ylläpitämään leijutusta ja hapen siirtoa tavoitetäyttösuhteella, ja suorita sitten koelaskelmat suositellulla alueella; tarvittaessa validoi biofilmin kiinnittymis- ja poistonopeudet pilottitestissä ennen kuin skaalaat sen tekniseen arvoon.

Johtopäätös

Ei ole yhtä-koko-kaikkiin sopivaa-täyttösuhdetta. Ääniarvo vastaa skenaarion latausvaatimuksia plus säiliön/ilmastuskapasiteetin rajoituksia sekä alueellisia veden{4}laadun korjauksia. Kunnalliset hankkeet toimivat yleensä 25–50 %:lla, kun taas korkean{8}}kuormituksen teollisuusskenaariot voivat nousta 60–67 %:iin - keskeinen kriteeri on, pystyykö väliaine ylläpitämään normaalia leijutusta.

Jos tarvitset veden laatuun ja säiliöolosuhteisiin perustuvia täyttösuhdesuosituksia-, ota yhteyttäAquaSusttekninen tiimi räätälöityä ehdotusta varten.
